Descripción General
Sistema de control industrial para mezcla y dosificación con instrumentación en tiempo real, HMI rediseñado y control centralizado. Incluye sensores e instrumentación, visualización avanzada de consumos, temperaturas y recetas en HMI, control automático y manual con alarmas de dosificación, y monitoreo detallado de insumos. Utiliza un PLC Siemens S7-300 integrado a SCADA Citect para supervisión global y coordinación con hornos de tratamiento térmico, asegurando operación robusta, trazable y confiable.
Galería del Proyecto
Componentes del Sistema
Sensores e Instrumentación
- HMI con visualización mejorada:rediseño de pantallas para visualizar en tiempo real consumos, temperatura de trabajo, dosificación de catalizadores/resinas, correcciones por temperatura ambiente y selección de programa.
Monitoreo y Control
- Controlador Siemens S7-300:robusto, fiable y con alta disponibilidad para entornos industriales exigentes.

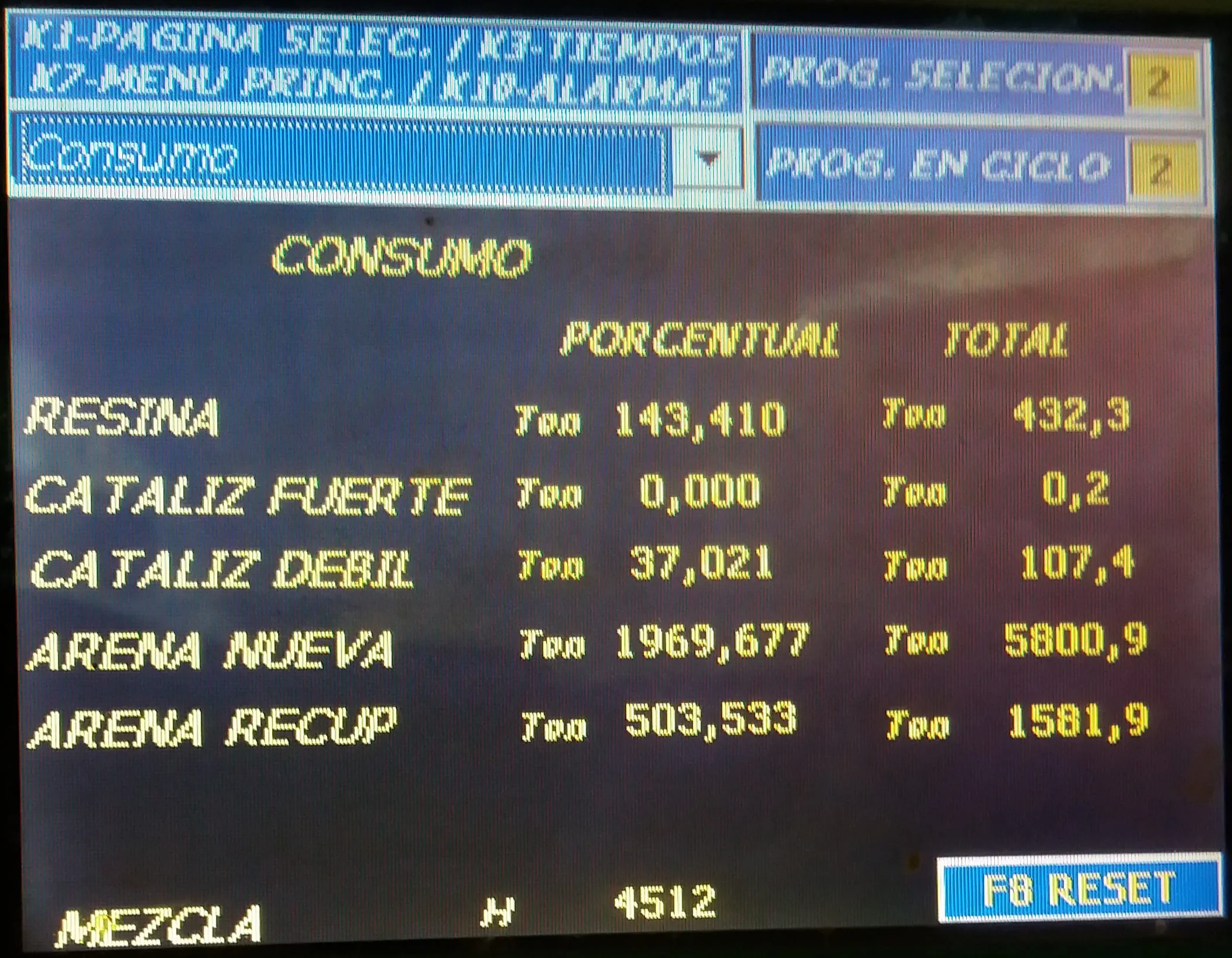

- Sistema de monitoreo de consumos:desglose por tipo de arena (nueva/recuperada), resinas, catalizadores fuertes y débiles, con visualización porcentual y total acumulado.
- Control de ciclo automático y manual:balanceo de mezclas, alarmas de sobre/infra dosificación, selección de recetas y estados del ciclo operativo.

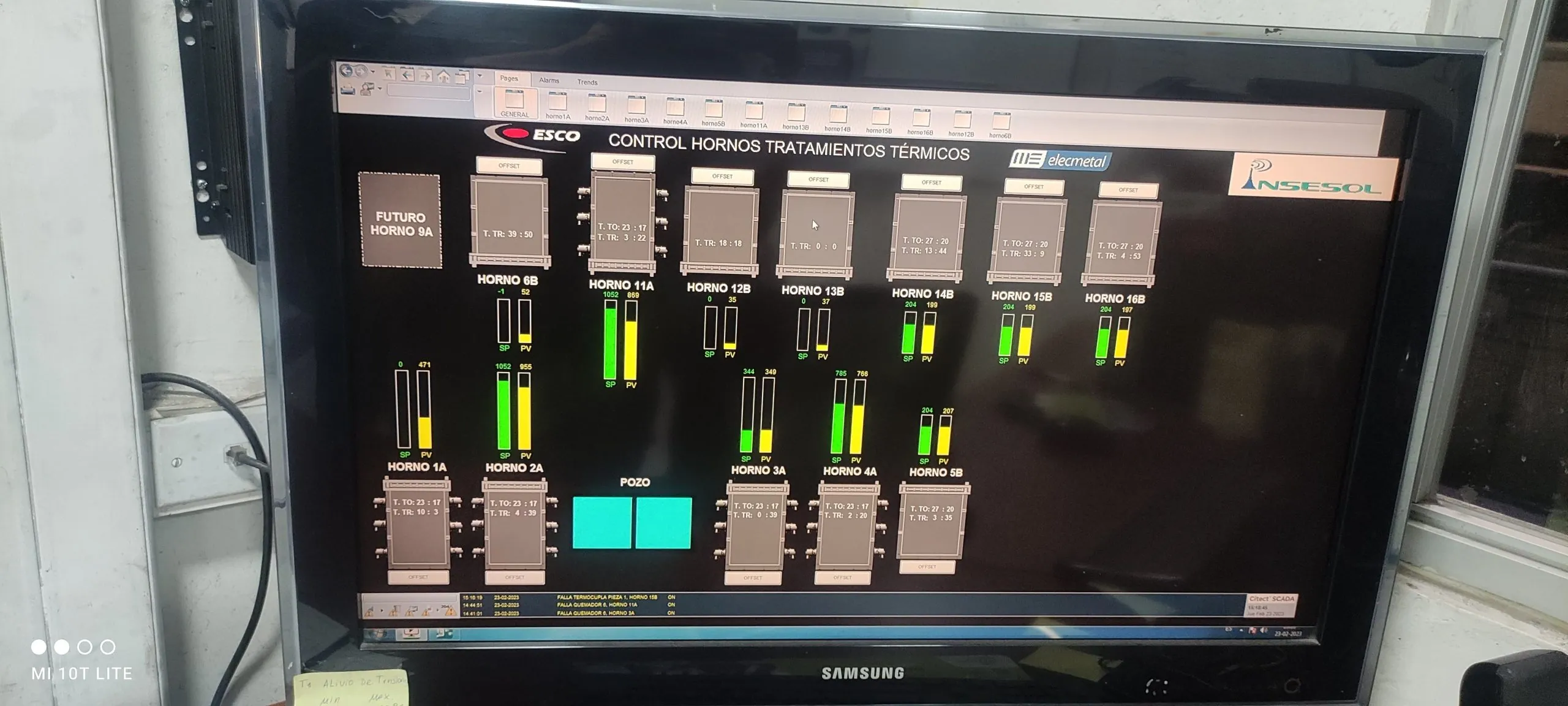

- Conectividad a SCADA (Citect):integración al sistema central de supervisión de hornos y producción, permitiendo un control total del flujo de mezcla hacia hornos de tratamiento térmico.
